Стрела ЭШ 10/70 черт. № 4-1000248

Переадресация вагонов потребителю, приемка погрузки

Готова к отгрузке стрела экскаватора ЭШ 10/70 в сборе (черт. № 4-1000248). Если вас интересуют подробности изготовления, кликните по ссылке ниже:

Финансирование проекта велось в три этапа, поэтому отгрузка стрелы была разбита на два Товаро-платежных узла. Первый - элементы подвески стрелы, площадки и ограждения, Второй - собственно металлоконструкция стрелы. При изготовлении площадок и лестниц необходимо было изготовить специальный комплект штампов для высечки листа. Опыт поставки элементов подвески стрелы у нас уже был и с этим никаких сложностей не возникло.

Комплект ограждений, лестниц и площадок на складе нашего предприятия

Основной объем работы - изготовление металлоконструкции стрелы. Начальный этап - закупка материала. Самый ответственный момент - труба диаметром 530 мм из стали17Г2С. Трубы имеют начальную кривизну, которая допускается ГОСТом на данный вид труб, однако требования техдокументации ужесточают этот показатель, поэтому труба требует предварительной правки. Это успешно удалось сделать под контролем наших специалистов, имеющих опыт в рихтовке таких труб, на мощностях наших партнеров.
Параллельно было запущено литье проушин. Отработана технология литья, изготовлены модельные комплекты. Запущено производство осей, валков, цапфы, блоков следящих и проч. комплектующих. По мере готовности комплектующих начался процесс изготовления элементов стрелы.

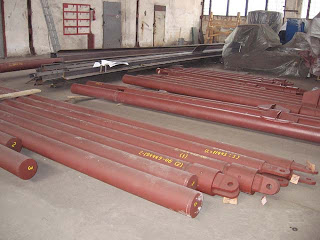

Первыми были изготовлены раскосы

При изготовлении пилонов трудностей не возникло

 Пришлось повозится при изготовлении обоймы и пояса верхнего из-за высоких требований точности к готовым изделиям. Наши конструкторы разработали специальную оснастку и технологию производства этих изделий исходя из ресурсов завода-партнера на котором велось изготовление стрелы.

Верхний пояс на стапеле

Обойма после приемки ОТК

 Следующий  этап - изготовление элементов нижней секции.

Элемент основания стрелы на участке покраски

Сборка нижней секции

И завершающий этап - контрольная сборка, нивелировка и приемка стрелы.

Процесс контрольной сборки - обязательное условие изготовления стрелы, позволяет гарантировать качество изготовления

Погрузка и упаковка стрелы ответственное и довольно хлопотное дело
